5¼″. 96 tpi. HD/DD. 360/300 rpm.
Эти дисководы могут встречаться под маркой Hewlett-Packard.
Фильтр усилителя работает в широком диапазоне частот - дисковод подходит для чтения дисков GCR (80-250Кгц).

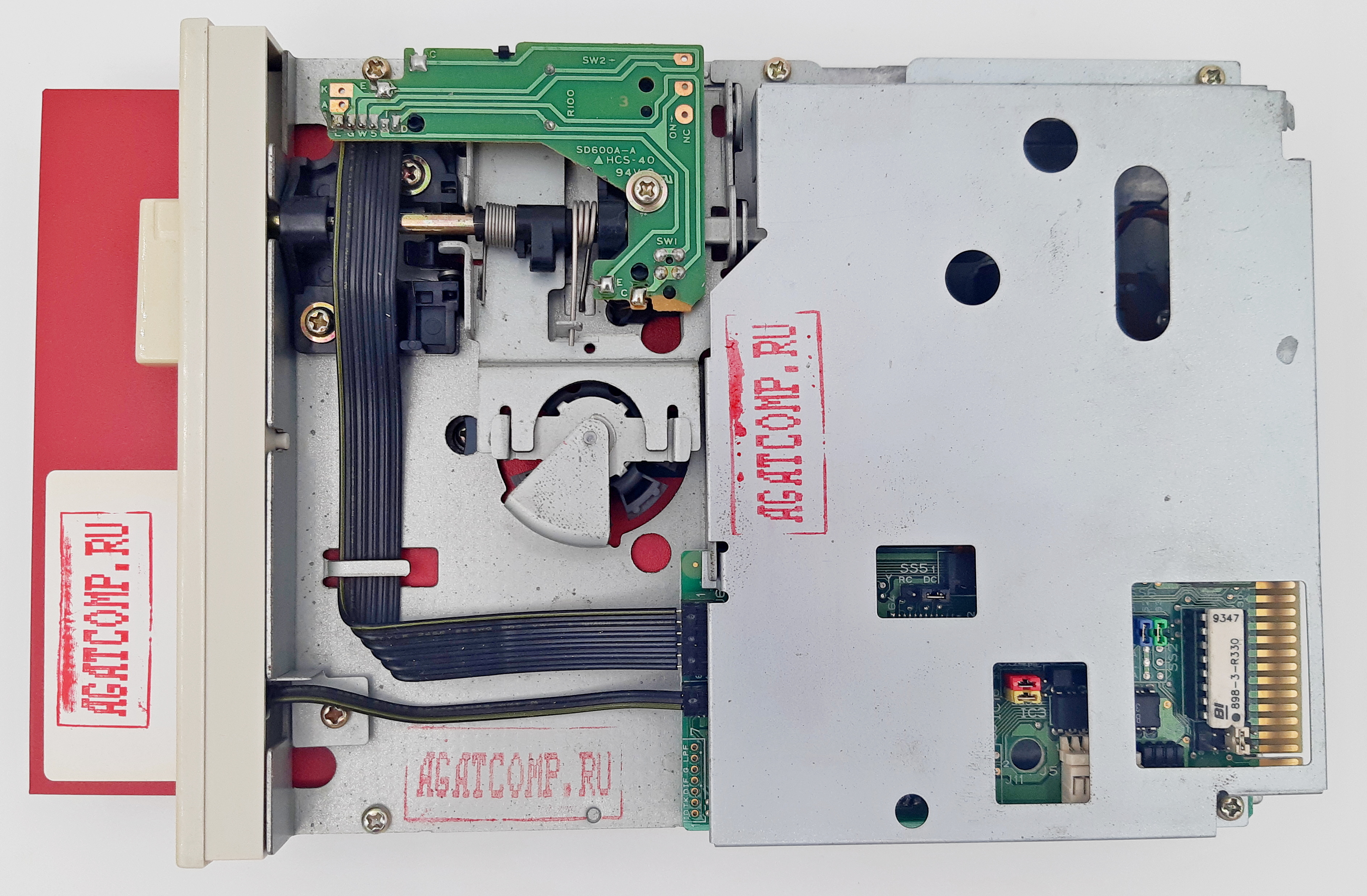

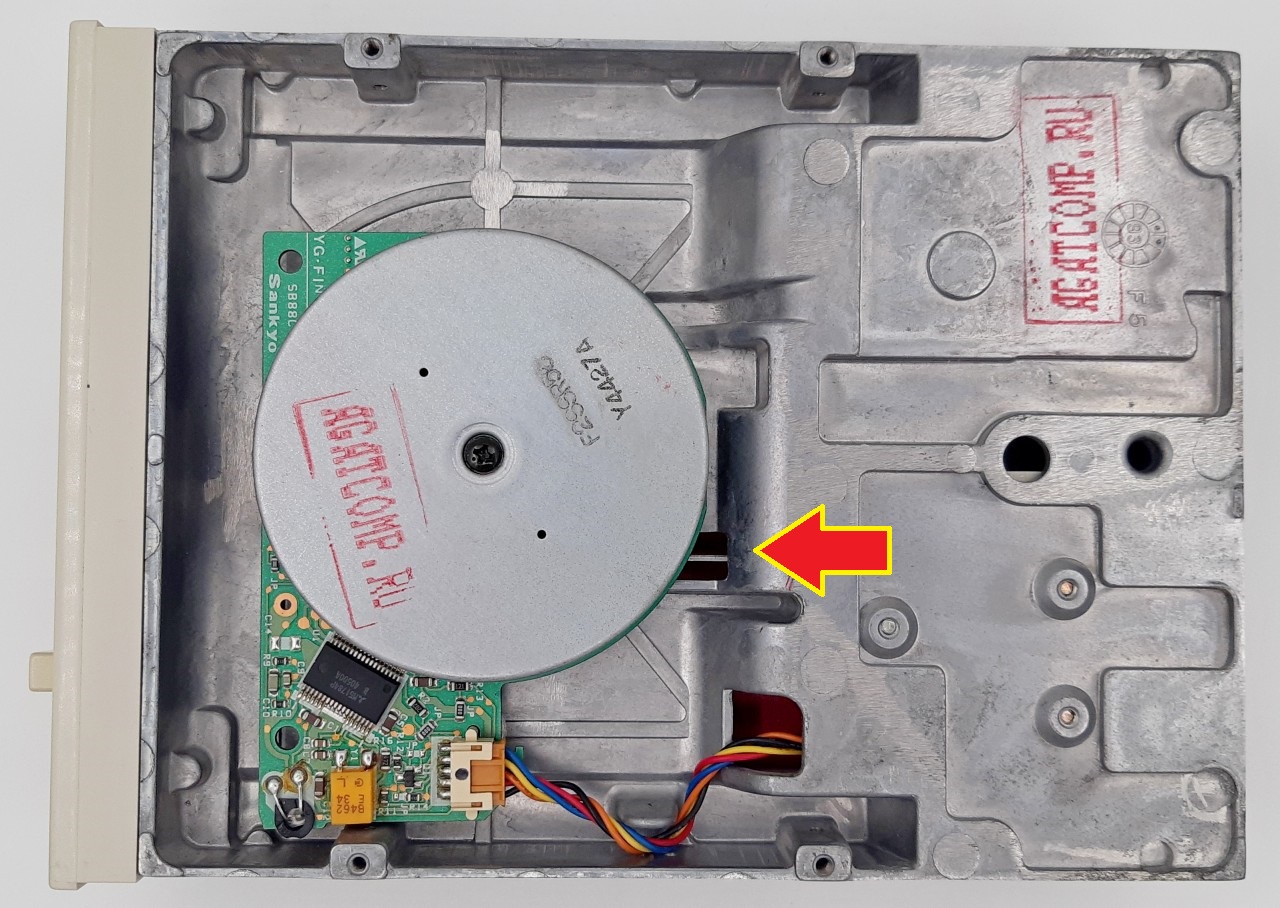

Очистку головок удобно производить при снятом экране и положении каретки TR00. Для контроля верхней головки есть смотровое окно в остове дисковода.

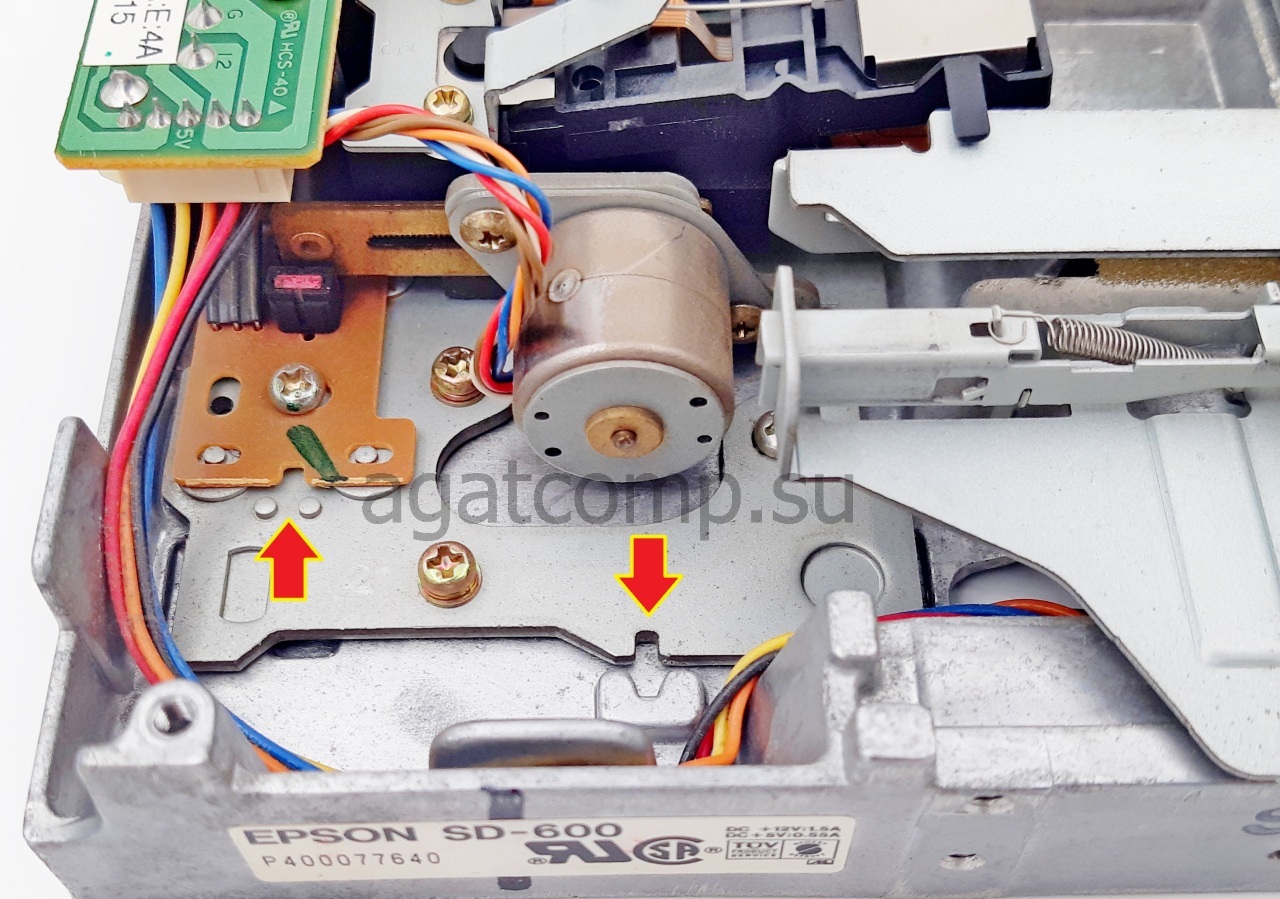

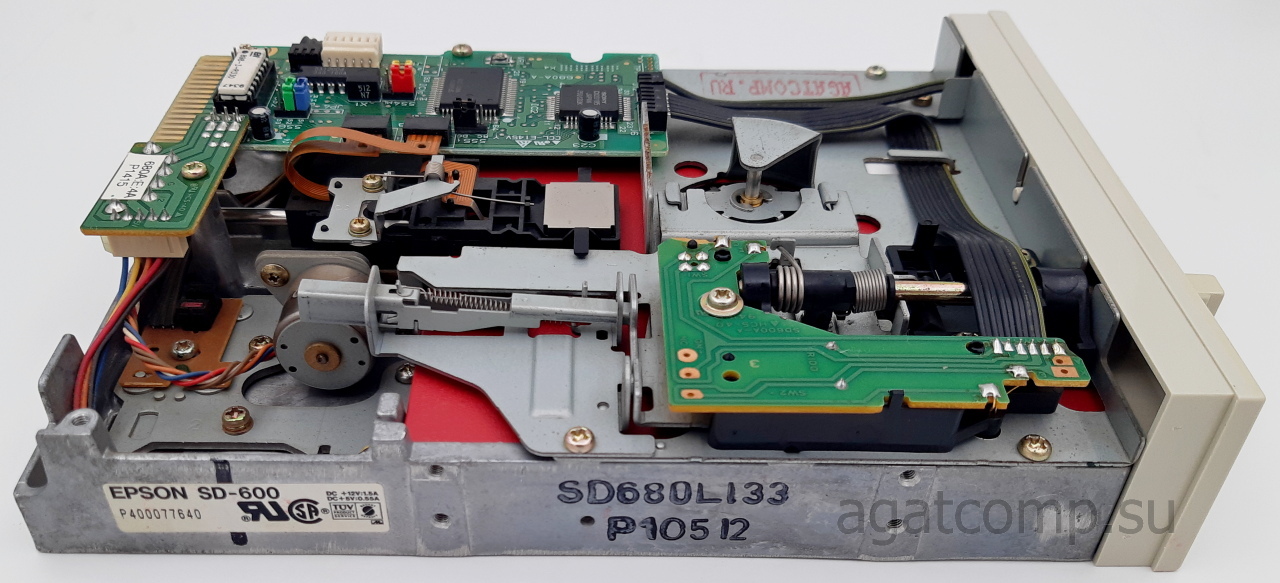

Весь механизм перемещения каретки расположен на одном кронштейне, таким образом, при юстировке головок не требуется последующая регулировка датчика TR00. Есть место под шлицевую отвертку, для удобного смещения кронштейна относительно остова дисковода (конструкция похожа на регулировку кулачков контактного зажигания авто).

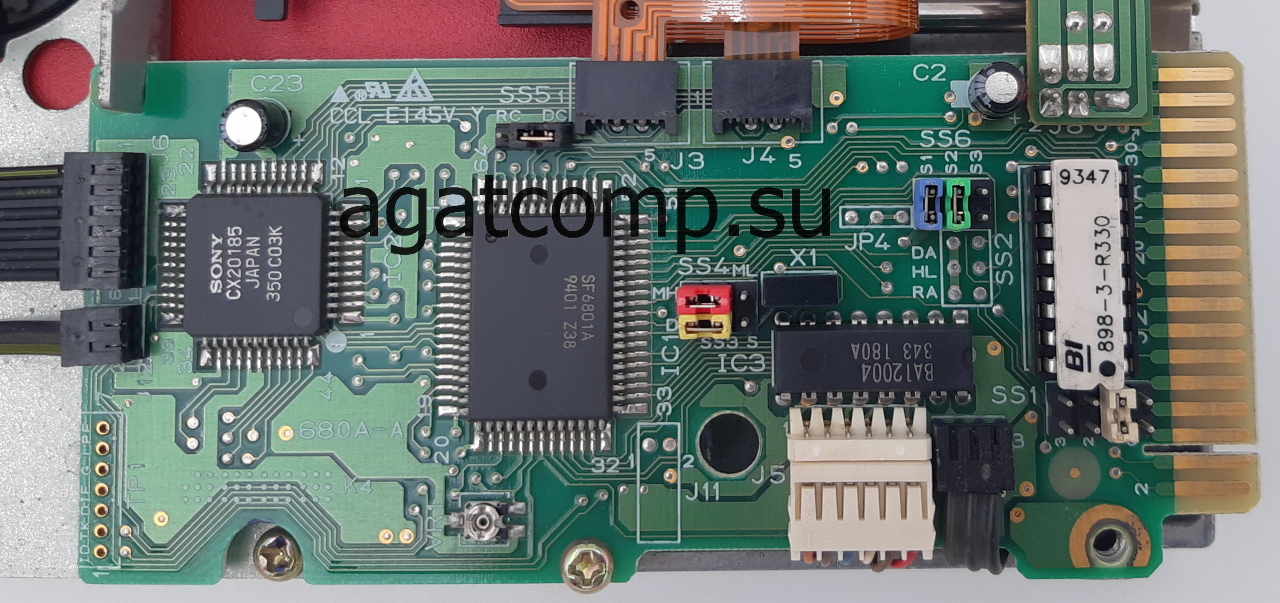

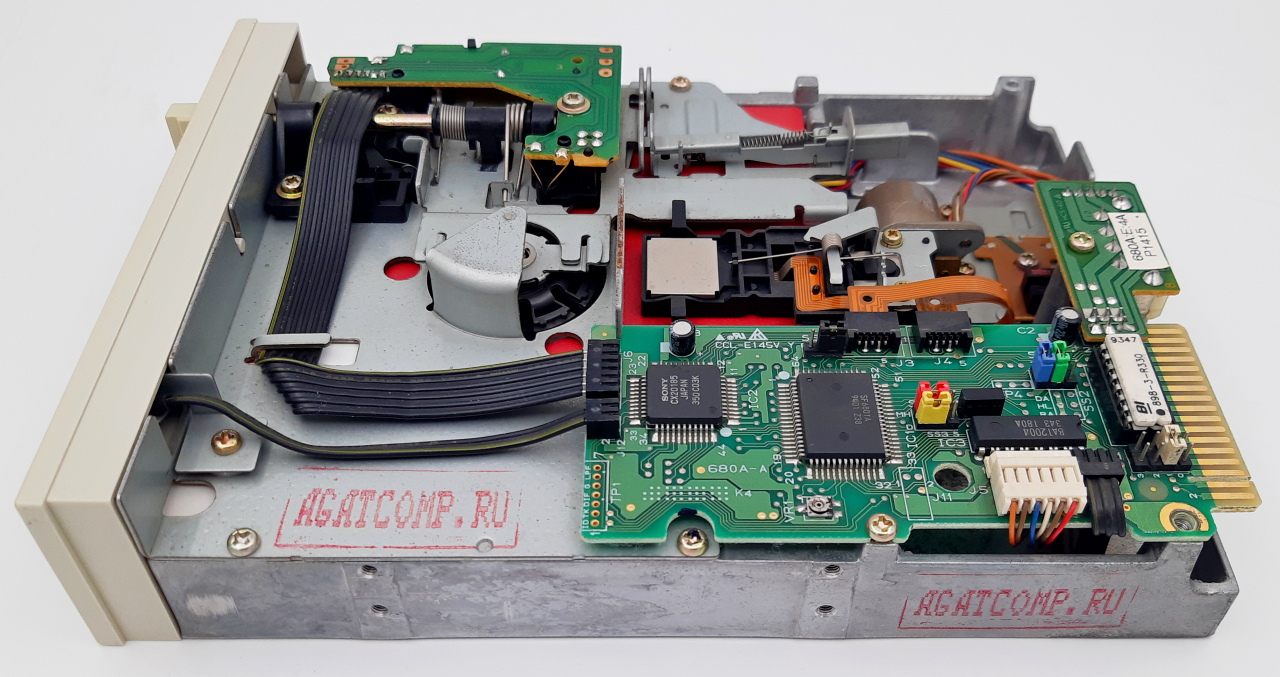

Перемычки 0, 1, 2 и 3 (группа SS1)
Выбирают номер линии Drive Select, на которую будет реагировать дисковод. Устанавливается только одна из перемычек!
Для ZX, Агат и других, где используется подключение без перекрутки шлейфа:
- перемычка 0 - для первого дисковода,
- перемычка 1 - для второго дисковода
- ... и т.д.
При подключении к PC AT, до или после перекрутки шлейфа, устанавливается перемычка 1.
Перемычки DC и RC (группа SS5)
Определяют, при каком событии дисковод активирует сигнал на Pin 34:
- DC (Disk Change) - произошла смена дискеты после последнего включения дисковода. Вариант для PC-AT.
- RC (Ready) - дисковод готов. Вариант для ZX, Агат и т.д.
! Некоторые КНГМД вообще не учитывают сигнала на Pin 34 интерфейса.
Перемычки MH и ML (группа SS4)
Данный дисковод - двухрежимный (усилитель-формирователь может работать в режимах высокой и нормальной плотности). Текущий режим зависит от уровня сигнала на Pin 2 интерфейса.
Перемычки соообщают дисководу, как следует интерпретировать уровень сигнала на Pin 2. Таблица иллюстрирует получаемый режим при различных сочетаниях уровней и перемычек:
| PIN2 / SS4 | MH | ML |
|---|---|---|
| Лог "0" | Normal Density | High Density |
| Лог "1" | High Density | Normal Density |
PC AT управляет сменой режима через Pin 2, устанавливая "Лог 0" или "Лог 1", полагая, что дисковод при этом окажется в режиме DD или HD соответственно. Для того, чтобы оправдать эти ожидания, должна быть установлена перемычка MH.
Для Агат, ZX и других, чей контроллер поддерживает только режим DD, требуется обеспечить режим Normal Density. Для этого следует выяснить уровень сигнала на Pin 2 контроллера и установить перемычку в соответствии с таблицей.
Бывает так, что Pin 2 со стороны контроллера никуда не подключен. Для дисковода это будет равносильно "Лог 1", поскольку резисторы подтяжки внутри дисковода тянут вверх.
Перемычки D и S (группа SS3)
Задают скорость шпинделя и, как результат, битрейт для режима DD. На режим HD это никак не влияет. См.таблицу:
| Режим / SS3 | D | S |
|---|---|---|
| Режим High Density | 360 RPM (500 КБит/с) | |
| Режим Normal Density | 300 RPM (250 КБит/с) | 360 RPM (300 КБит/с) |
Для большинства РС АТ/XT можно устанавливать как перемычку D, так и S. Разница будет только в скорости работы с дисками DD, поэтому принято устанавливать именно S.
Для Агат, ZX и других, чьи контроллеры поддерживают только режим DD, требуется обеспечить поток в 250 КБит/с. Для этого следует задать скорость шпинделя 300 об/мин, установив перемычку D.
Перемычки DA, HL и RA (группа SS2).
Акутально только для модификаций с электромагнитом прижима головки к диску. У остальных модификаций перемычки не запаяны или в положении DA.
Эти перемычки определяют, как будет сформирован сигнал загрузки головки (включение соленоида). Устанавливается только одна из перемычек!
- DA - по сигналу Drive Select.
- RA - постоянно активно.
- HL - по сигналу на Pin 4 (если КНГМД действительно генерирует сигнал HEAD LOAD а не IN USE).
Перемычка по умолчанию - DA. Это подойдёт для большинства ЭВМ.
Перемычки S1, S2 и S3 (группа SS6)
При отсутствующей перемычке S1 дисковод воспринимает сигнал на Pin 4 как IN USE (я работаю) и включает светодиод. Большинство КНГМД не генерирует IN USE, поэтому перемычка S1 установлена по умолчанию.
Перемычки S2 и S3 определяют поведение светодиода активности дисковода на передней панели:
- S2 - при активном сигнале Drive Select.
- S3 - при активном сигнале включения мотора шпинделя.
По умолчанию установлена перемычка S2.
